在数字化时代，数据中心作为信息处理与存储的核心枢纽，其稳定运行至关重要。而电气系统是数据中心的动力心脏，其设计与监控的可靠性直接决定了整个数据中心的可用性与能效。本文将深入探讨数据中心机房电气系统的设计要点、关键监控产品的选型策略，以及如何实现高效的系统集成，构建一个智能、可靠、可扩展的监控管理体系。
一、 电气系统核心设计原则
数据中心电气系统的设计必须遵循高可用性、高灵活性、高能效与高可维护性四大原则。
- 高可用性设计：通常采用2N或N+1的冗余架构，确保任一路电源或设备故障时，关键负载供电不中断。这涉及从市电引入、变压器、不间断电源（UPS）、配电单元（PDU）到服务器机柜的完整链路冗余。应充分考虑后备柴油发电机的容量与启动时间，以应对长时间市电中断。
- 高灵活性设计：采用模块化设计思想，无论是UPS、配电柜还是机房模块本身，都应支持在线扩容与平滑升级，以适应业务快速增长和变化的需求，减少初期投资压力。
- 高能效设计：聚焦于降低供电链路的损耗。选用高效变压器、模块化UPS（通常在50%负载下效率可达96%以上）、高压直流（HVDC）等节能技术。合理规划配电路径，缩短电缆长度，减少线路损耗。电气设计需与制冷系统协同，优化整体电能利用效率（PUE）。
- 高可维护性设计：确保所有关键电气设备（如ATS、UPS、配电柜）均支持热插拔与在线维护，并预留清晰的维护通道和操作空间。清晰的标识系统和标准化接线也至关重要。
二、 关键监控产品选型策略
监控系统是电气系统的“神经系统”，其产品选型直接关系到故障发现、预警和管理的效率。
- 监控对象全覆盖：
- 市电与发电机：监测进线电压、电流、频率、功率因数，发电机运行状态、油箱液位等。
- UPS系统：监测输入/输出电压电流、负载率、电池组电压温度、剩余后备时间、工作状态（市电/电池/旁路）等。
- 配电系统：监测各级配电柜（列头柜、PDU）的支路电流、开关状态、电能计量、漏电流、三相平衡度等。
- 蓄电池组：监测每节电池的电压、内阻、温度，这是预防供电短板的关键。
- 机房环境：与电气强相关的温湿度、烟雾、水浸探测。
- 产品选型核心考量：
- 精确性与可靠性：传感器与测量模块需具备高精度、长期稳定性，尤其在电流、电能计量方面。产品应来自成熟品牌，具有优良的工业级品质。
- 开放性与协议兼容性：优先支持Modbus、SNMP、BACnet等标准通信协议的设备，便于与上层集成平台对接。避免选择协议封闭的“孤岛”产品。
- 安装与维护便利性：如非侵入式电流传感器（开口CT）、模块化插拔式监控单元，能极大减少安装难度和后期维护成本。
- 可扩展性：监控采集设备应支持通道的灵活扩展，以适应未来机柜或回路增加的需求。
三、 集成监控系统的构建与实践
将分散的电气监控子系统集成为一个统一的智能管理平台，是实现数据中心可视、可控、可管的关键。

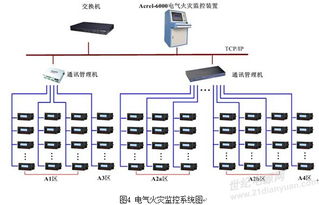

- 系统架构分层：
- 现场采集层：由各类传感器、智能电表、设备内置控制器（如UPS监控卡）组成，负责原始数据采集。
- 数据汇聚层：通过嵌入式采集器、协议转换网关等，将不同协议的数据归一化，并汇聚传输至监控服务器。
- 平台应用层：部署数据中心基础设施管理（DCIM）平台或专用的集成监控软件，进行数据存储、分析、可视化展示与告警管理。
- 核心集成功能：
- 3D可视化监控：在仿真的3D机房模型中，实时显示电气链路状态、负载分布、告警位置，实现“一图尽览”。
- 智能告警与联动：设置多阈值、多条件告警（如电流持续超限、电池内阻突变）。实现告警分级（紧急、重要、警告）和跨子系统联动（如精密空调故障导致局部过热时，联动通知并调整附近机柜负载）。
- 能效分析与容量管理：持续追踪PUE、CLF（制冷负载系数）等指标，分析各级配电回路的能耗。提供容量仪表板，清晰展示剩余电力和空间容量，为IT设备部署提供精准依据。
- 报表与决策支持：自动生成电能报告、设备运行报告、告警统计报告，为运维管理、成本核算和未来规划提供数据支撑。
- 实施建议：
- 规划先行：在电气系统设计阶段，就同步规划监控系统的架构、点位与布线，做到“监设合一”。
- 分步实施：大型数据中心可采用“总体规划，分阶段部署”的策略，优先保障关键回路的监控。
- 重视培训：确保运维团队不仅熟悉电气系统，也能熟练运用集成监控平台进行日常巡检、故障诊断与能效优化。
###
数据中心机房电气系统的卓越设计与智能监控的深度集成，是构筑坚实数字基座的双翼。通过遵循严谨的设计原则、选择恰当的监控产品、并构建一个开放、智能的集成管理平台，企业能够显著提升数据中心的运营可靠性、能效水平和运维管理效率，从而为业务的连续性与创新性发展提供不竭的动力保障。在技术飞速迭代的今天，具备前瞻性的设计与集成思维，将使数据中心在未来的竞争中立于不败之地。
